DESCRIPCION GENERAL Y CARACTERISITCAS MODULO

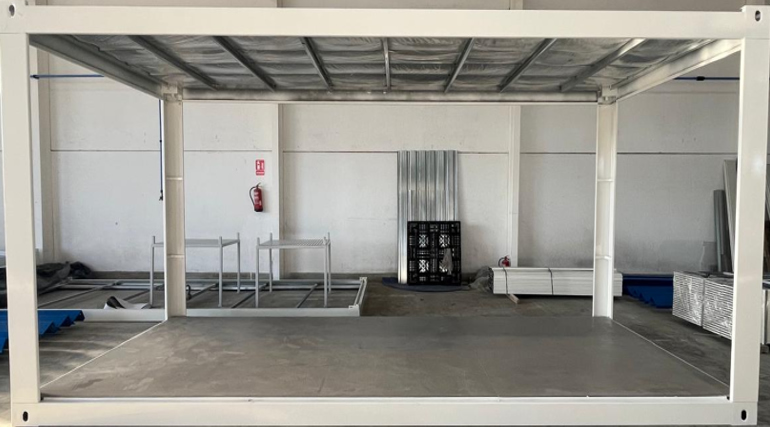

La estructura, de dimensiones 5900 mm x 2438 mm, se compone de tres partes diferenciadas: bastidor de techo, pilares y bastidor de suelo.
Este proyecto tiene como objetivo proporcionar una solución inmediata, garantizando una entrega rápida y eficiente del módulo en kit. Dicho módulo incluye todos los elementos necesarios para su montaje y uso, ya sea como espacio habitable o como almacén.
COMPONENTES CASETA MODULAR

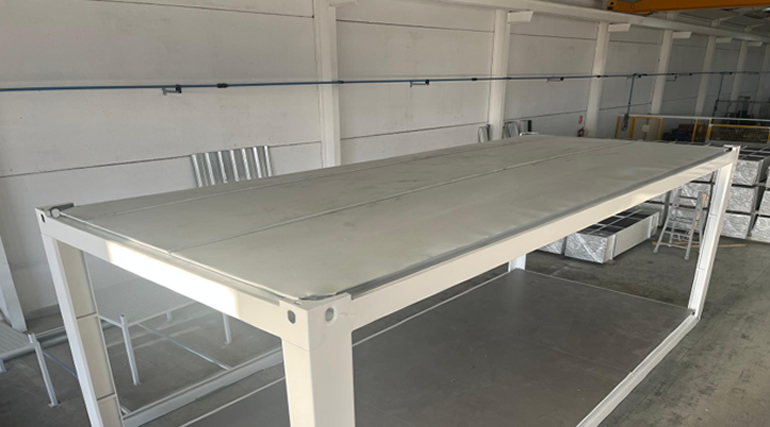

BASTIDOR TECHO.
- La cubierta la conforman tres chapas engatilladas, prelacadas en blanco, con un espesor de 0,5 mm.
- Manta de aislamiento con un espesor de 40 mm y densidad de 35 kg/m³.
- Tubos rectangulares galvanizados de 20 x 20 x 1,5 mm.
- Correas galvanizadas en forma de "C" de 80 x 40 mm.
- Lamas ciegas prelacadas en blanco, 0,6 mm de espesor.
- 4 dados de elevación.
El perfil “canalón” cumple una función estructural fabricado a partir de chapa galvanizada de 2 mm de espesor. La evacuación del agua se realiza a través de las chapas engatilladas, que garantizan una estanqueidad total. Además, incorpora tubos cuadrados galvanizados que generan la pendiente necesaria para dirigir el agua hacia el exterior del módulo.
Las cuatro bajantes ubicadas en cada esquina del módulo permiten recoger el agua de forma eficiente mediante casquillos galvanizados de Ø40 mm x 1,5 mm, conectados a tubos de PVC. Este sistema facilita el descenso del agua hacia el desagüe integrado en el bastidor del suelo.
Para garantizar un aislamiento térmico adecuado, en el interior se dispone una manta aislante, y bajo esta, una lama ciega.

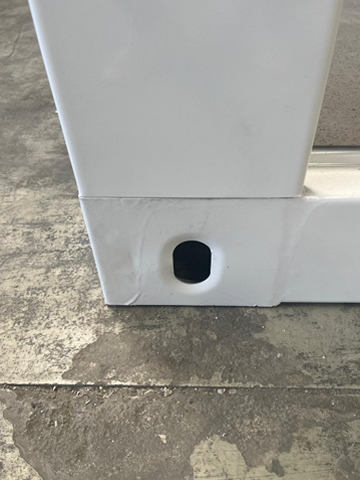

Para la correcta elevación e instalación del módulo, en cada una de las esquinas se incorpora una perforación similar a la utilizada en los contenedores marítimos. Estos dados facilitan el montaje, la elevación y, especialmente, la sujeción entre módulos.

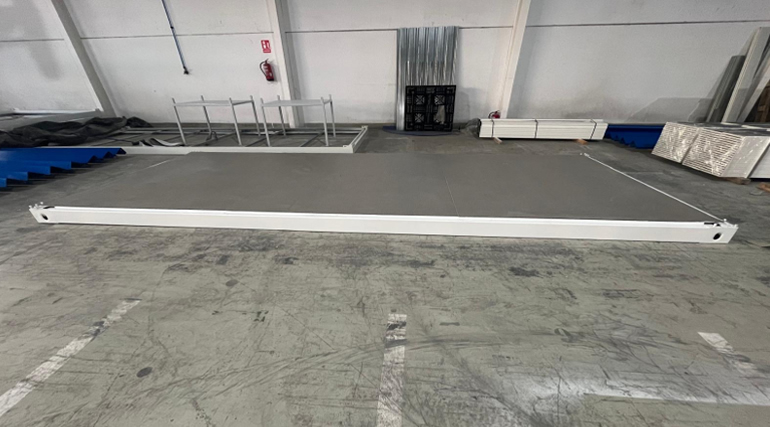

BASTIDOR SUELO
- Suelo vinílico (Sintasol).
- Cinco placas de fibrocemento libre de amianto, de 18 mm de espesor.
- Correas rectangulares galvanizadas de 100 x 50 x 1,5 mm.
- 4 dados de elevación en las esquinas.
- Pletinas perforadas para la sujeción de los pilares.

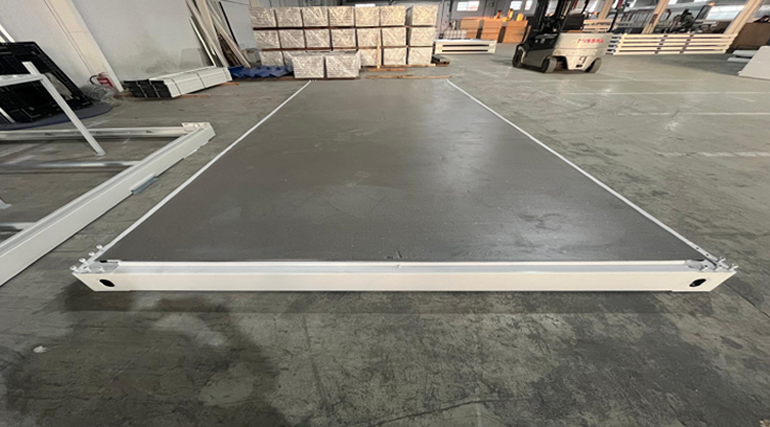

El perfil estructural del bastidor de suelo está fabricado en chapa galvanizada de 2 mm de espesor. Este perfil cumple una función estructural clave, al aportar rigidez y soporte al módulo.
Dispone de 9 correas rectangulares galvanizadas de 100 x 50 mm, con un espesor de 1,5 mm, distribuidas estratégicamente para proporcionar estabilidad. Sobre estas correas se instalan las placas de fibrocemento (18 mm), que sirven como base para la aplicación del suelo vinílico (Sintasol), adherido posteriormente.

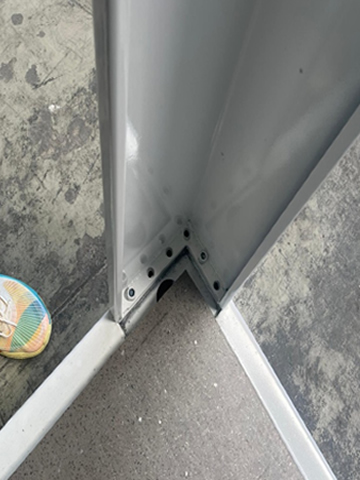

Para el ensamblaje del bastidor del techo, los pilares y el bastidor del suelo, se utilizan pletinas de acero de 16 mm de espesor, previamente soldadas al bastidor de suelo. Estas pletinas incorporan perforaciones que permiten la unión de los tres elementos mediante tornillería, asegurando un montaje robusto y preciso.

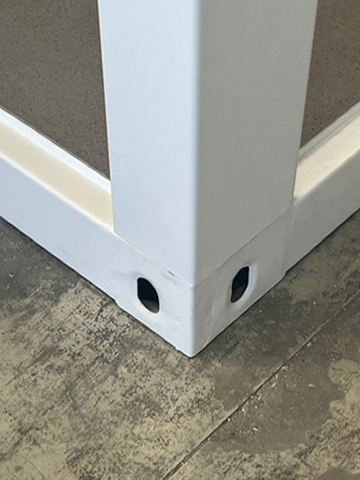

En el mismo bastidor suelo se puede apreciar uno de los extras que hemos incorporado que es unos agujeros para poder levantar el modulo con las palas de una carretilla elevadora.

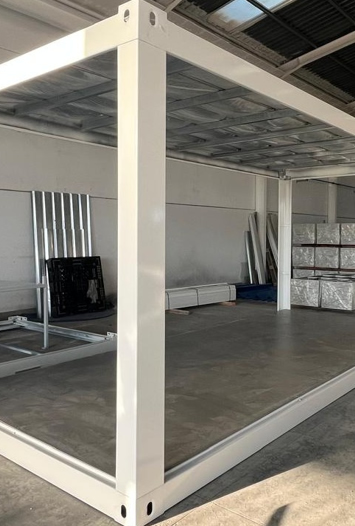

PILARES
La función principal de este pilar que parte de un galvanizado con un espesor de 2.5mm, es unir los dos bastidores descritos anteriormente, a través de las placas de fijación. Por dentro de este pilar, desciende el cableado y los tubos de desagüe de PVC que se encuentran en las cuatro esquinas. Estos pilares, no irán montados para hacer más fácil el transporte del KIT completo y de esta forma poder apilar unos con otros en el transporte.
PINTURA
Una de las principales ventajas de este módulo es su alta resistencia a ambientes salinos, lo que garantiza una durabilidad superior a la media.
La pintura utilizada es en polvo, lo que asegura una excelente adherencia sobre superficies galvanizadas, donde otras aplicaciones pueden presentar problemas. Tras su aplicación, el módulo pasa por un horno de curado, y gracias a las altas temperaturas a las que se somete, la pintura adquiere una gran dureza, ofreciendo resistencia frente a las condiciones climáticas adversas.
Cerramiento de fachada
Cerramiento mediante sistema machihembrado compuesto por 16 paneles sándwich de 40 mm de espesor, cada panel está formado por:
- Dos chapas micro nervadas de 0,35 mm de acero galvanizado prelacado en blanco (ambas caras).
- Aislamiento interior de espuma de poliuretano (PUR), con densidad media de 40 kg/m³.
- Clasificación de reacción al fuego: Cs3d0.
Carpintería metálica y de PVC
- Puerta de doble chapa de acero (0,6 mm de espesor), sin puntos de soldadura, con imprimación blanca y recubrimiento en polvo.
- Marco de chapa de acero galvanizado de 1,20 mm de espesor, con 6 fijaciones soldadas.
- Cerradura de doble vuelta y manillas atornilladas para facilitar su sustitución.

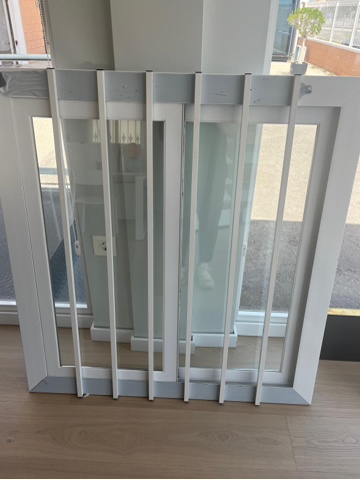

- Ventana corredera de PVC, con doble hoja y deslizamiento horizontal.
- Doble acristalamiento Climalit 4+6+4, que ofrece aislamiento térmico y acústico.
- Perfiles de PVC en blanco.
- Dimensiones: 975 mm x 1045 mm.
- Incluye barrotes de aluminio exterior, premarco y marco adaptables a paneles de 40 mm o 50 mm.
Instalación eléctrica
- Cuadro general con protección magnetotérmica y diferencial.
- Circuitos independientes para iluminación, enchufes.
- 1 interruptor.
- 2 tomas de corriente de 16A – 220V.
- 1 luminarias LED de 45 W.
- Caja estanca exterior para la conexión de alimentación.
Elementos decorativos
- 4 embellecedores para pilares, fabricados en chapa prelacada de 0,6 mm de espesor.
- 17 metros lineales (ml) de rodapié en color blanco.
- Perfil "U" perimetral, para anclaje de los paneles al bastidor de suelo.
- 18 lamas ciegas prelacadas en blanco, de 0,6 mm de espesor.(SISTEMA BANDEJA)
- 17 ml de ángulo para la sujeción de las lamas ciegas.

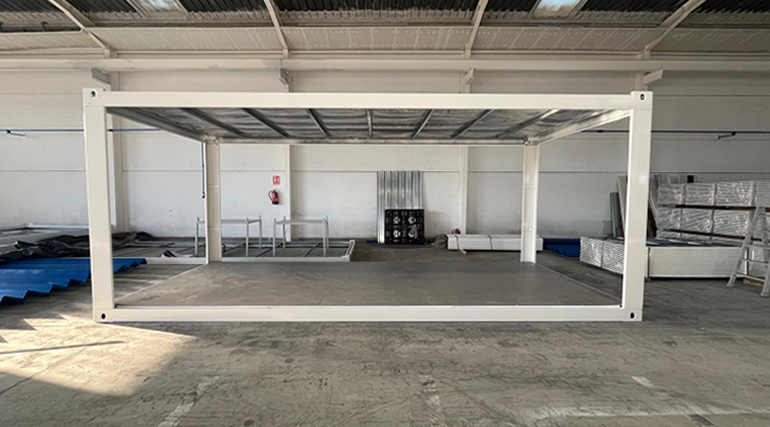

MODULO KIT
